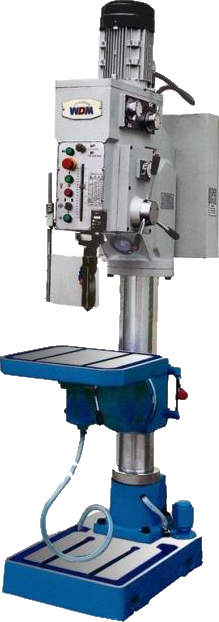

圓柱立鉆Z5040

簡要描述：

西菱圓柱立鉆Z5040設計新穎、外形美觀、結構緊籌、變速范圍廣。工作臺可以回轉+180°也可以傾斜+45°，使用范圍廣；獨特的防護裝置，安全可靠。

更新時間：2023-12-29

型號：Z5040

西菱圓柱立鉆Z5040特點和適用范圍

1、設計新穎、外形美觀、結構緊籌、變速范圍廣。獨特的工作臺，電動和手動升降機構，操作方便。

2、工作臺可以回轉+180°也可以傾斜+45°，使用范圍廣。

3、設有冷卻裝置和攻絲裝置。

4、電氣系統貫徹IEC電氣標準，具有短路和過載保護功能，主電機功率大。

5、獨特的防護裝置，安全可靠。

6、適用于鉆孔，擴孔，鉸孔，攻螺紋，刮平面等加工，是單件、批量生產理想機床。

標準附件：鉆夾頭，錐柄接套，錐柄接桿，下刀鐵，地腳螺栓扳手；

特殊附件：多軸器，角度平口鉗，眼護罩。

特點

1、可實現立、臥銑兩種加工功能。

2、立式主軸套筒具有手動和微動兩種進給。

3、工作臺導軌副超音頻淬火后磨削。

4、工作臺分三種機動進給方式：A型為三向；C型為單向；D型為兩向。

技術參數

型號		Z5040
最大鉆孔直徑 Max Drilling capacity	mm	40
最大攻絲直徑 Max. Tapping capacity	mm	M27
立柱直徑 Diameter of column	mm	160
主軸最大行程 Spindle travel	mm	180
主軸中心至立柱母線距離 Distance spindle axis to column generating line	mm	360
主軸端至工作臺面最大距離 Max. Distance spindle nose to table	mm	590
主軸端至底座工作臺面最大距離 Max Distance spindle nose to base	mm	1180
主軸錐度 Spindle taper		MT4
主軸轉速范圍 Spindle speeds range	r/mm	42-2050
主軸轉速級數 Spindle speeds series		12

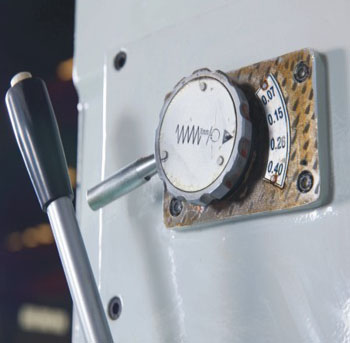

主軸進給量 Spindle feeds	mm/r	0.07 0.15 0.26 0.40
工作臺面尺寸 Dimension of worktable surface	mm	550*470
工作臺行程 Table travel	mm	550
底座工作臺面尺寸 Dimension of base table	mm	450*440
總高 Overall height	mm	2330
主電動機 Main moto	KW	2.2/2.8
冷卻泵電機 Coolant motor	W	40
毛重/凈重 G.WIN.W	kg	750/680
包裝尺寸 Packing dimension	cm	10862245
