談?wù)創u臂鉆床主軸夾緊力調整方法?

更新時間：2022-06-16 人氣：1113

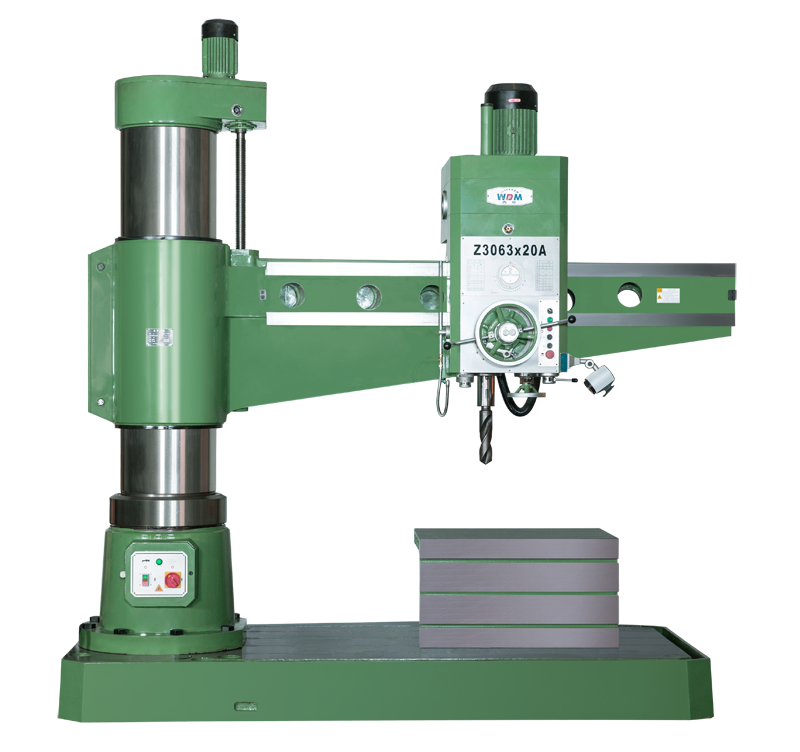

　　搖臂鉆是鉆床的一個分支，以橫臂可以繞立柱旋轉而得名。Z3050×16型號為例，大寫字母Z是鉆床的簡稱，30為搖臂、后面50為鉆孔直徑，×16為臂長。

　　搖臂鉆床主軸夾緊力調整方法?

　　搖臂鉆床在使用一段時間后，可能會出現主軸箱晃動的情況，從而影響加工的精度。如果搖臂鉆床主軸箱的夾緊力不足，可將主軸箱松開，并松開夾緊油缸下面的禁固螺栓，使此螺釘沿缺口槽移動到適當位置，再夾緊次螺釘，并加緊主軸箱，在手輪上施加392N的圓周力，如主軸箱不移動，則表示調整合適。但也要使主軸箱松開后，手輪上用不大于60N力便是主軸箱移動。

　　搖臂鉆床主軸箱與搖臂結合的導軌面，配合間隙大，主軸箱夾緊塊位置不對，夾緊油缸與制動架結合處漏油或油管漏油;菱形塊，過盈顯不夠，不能使之立起來。主軸箱和搖臂導軌之間的間隙時靠斜鐵來調節。搖臂鉆主軸箱出現晃動很容易調整，只需調整斜鐵兩端的螺絲帶動斜鐵，調整到合適位置。

　　首先松開螺釘移動零件，可調整夾緊力。夾緊力調至在主軸移動手輪邊緣施加392N周力，主軸箱不得松開即可。螺釘及調整搖臂與主軸箱導軌結合面的間隙，用0.04mm塞尺檢驗，插入深度不得大于20mm，并達到在主軸箱移動手輪邊緣施加圓周力，主軸箱即可移動的要求，調整后須將調整螺釘擰緊。
