你知道搖臂鉆有哪些功能嗎？

更新時間：2022-04-01 人氣：593

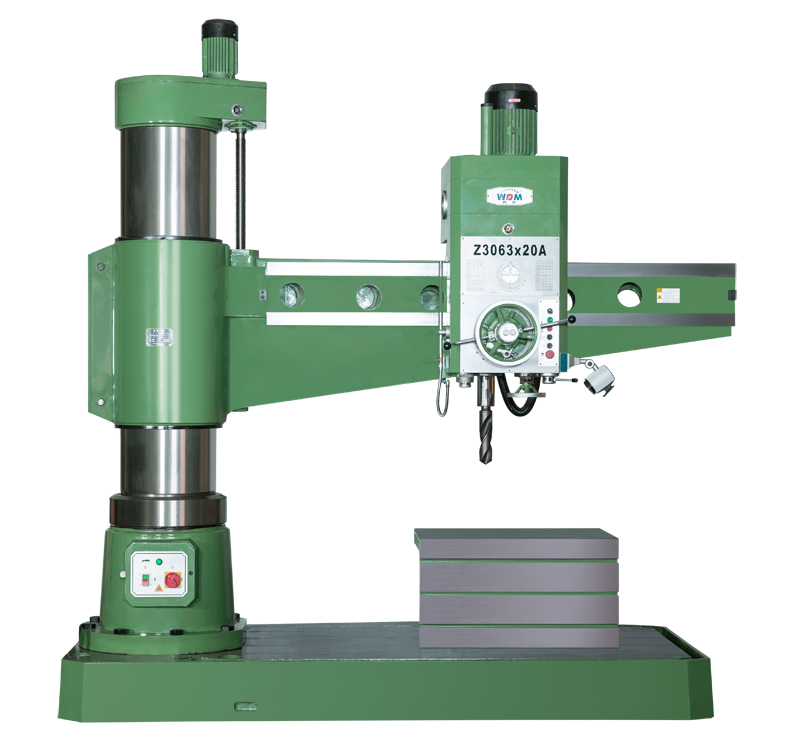

　　搖臂鉆是鉆床的一個分支，以橫臂可以繞立柱旋轉而得名。

　　下面小編給大家講講搖臂鉆的主要功能：

　　(1)搖臂鉆適用于中、大型金屬零件上鉆孔、擴孔、鉸孔、锪平面、及攻螺紋，液壓型搖臂鉆主要功能動作實現的手柄、按鈕等操作部件集中在主軸箱上。

　　(2)外柱帶動搖臂繞內柱回轉±180º;

　　(3)搖臂沿外柱升降;

　　(4)主軸箱沿?fù)u臂導軌左右移動;

　　(5)主軸箱：實現主軸各級轉動、進給及操作，主軸轉速范圍25-2000r/min，共有16級，通過旋轉集中操作手輪(主軸轉速預選按鈕)可實現;主軸進給范圍0.04-3.2mm/r共有16級，通過旋轉集中操作手輪(主軸進給量預選按鈕)可實現。

　　(6)搖臂升降及夾緊：搖臂升降是由立柱頂部電機拖動，由絲杠螺母?jìng)鲃?dòng)，實現搖臂升降。其中升降螺母上裝有保險螺母，以保證搖臂不能突然落下;搖臂夾緊是由液壓驅動菱形塊實現夾緊，夾緊后，菱形塊自鎖;搖臂上升或下降加緊動作結束后，搖臂自動夾緊，由裝在油缸上的電器開關控制。

　　(7)主軸箱及立柱加夾緊：主軸箱與立柱加緊均是液壓驅動，菱形塊夾緊。兩動作可同時進行，也可分開進行，選擇按鈕是主軸箱面板上的旋鈕(主軸箱立柱加緊狀態選擇旋鈕)，其中中間位置為夾緊，左為立柱單獨松夾，右為主軸箱單獨松夾，動作實現按鈕是主軸箱立柱松開按鈕、主軸箱立柱夾緊按鈕。
