布局搖臂鉆床電路需要注意哪些問題？

更新時間：2022-02-21 人氣：412

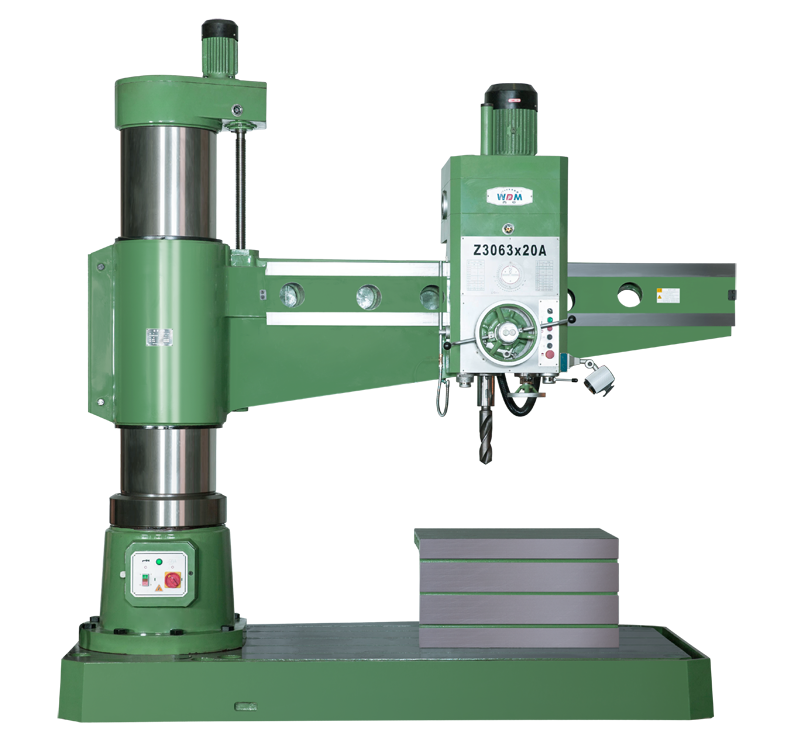

　　搖臂鉆床的電氣控制線路，主軸電動機M1為單方向旋轉，由接觸器KM1控制。主軸的正反轉由機床液壓系統操縱機構配合正反轉摩擦離合器實現，并由熱繼電器FR1作電動機過載保護。搖臂升降電動機M2由正、反轉接觸器KM2、KM3控制實現正反轉。在操縱搖臂升降時，控制電路首先使液壓泵電動機M3啟動旋轉，送出壓力油，經液壓系統將搖臂松開，然后才使M2啟動，拖動搖臂上升或下降。當搖臂移動到位后，控制電路首先使M2停下，再自動通過液壓系統將搖臂夾緊，最后液壓泵電動機才停轉。M2為短時工作，不用設置過載保護。M3由接觸器KM4、KM5實現正、反轉控制，熱繼電器FR2作過載保護。M4電動機容量小，由開關SA1直接控制啟動和停止。



　　1、搖臂鉆床故障評估裝置采用實際工作電路，電源為380V。在搖臂鉆床工作期間，請勿觸摸設備端子、測試孔以防止觸電。

　　2、搖臂鉆床電路必須由教師供電。

　　3、故障排除時，應在確定故障后執行操作。故障評估裝置將記錄每個操作，操作錯誤將影響訓練結果。

　　4、搖臂鉆床發生異常時，請立即按下電源控制面板緊急按鈕，以便在接通電源之前查明事故原因。
