怎樣使用搖臂鉆床進行擴孔鉆擴孔?
更新時間:2022-01-06 人氣:641
用
搖臂鉆床擴孔工具將原工件孔徑擴大的加工過程稱為擴孔。那么怎樣使用搖臂鉆床進行擴孔鉆擴孔呢?

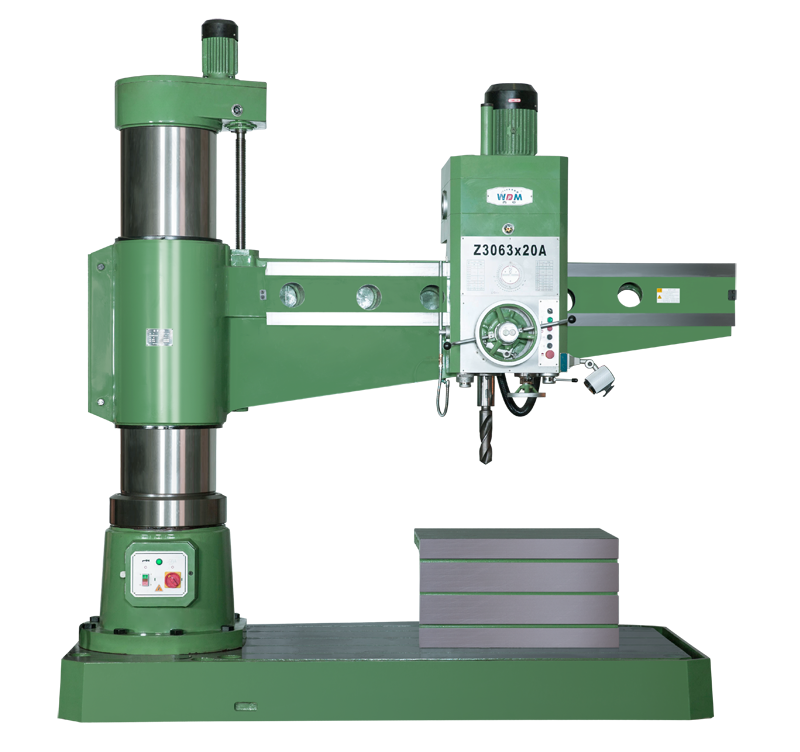

1、搖臂鉆床用麻花鉆擴孔 主軸箱可在搖臂上左右移動,并隨搖臂繞立柱回轉±180的鉆床。在實心工件上鉆孔時,如果孔徑較小可一次鉆出,如果孔徑較大,鉆頭直徑也較大,橫刃加長,軸向切削力增大,鉆削時很費力,這時可以分兩次或多次鉆削。搖臂還可沿外柱上下升降,以適應加工不同高度的工件。較小的工件可安裝在工作臺上,較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中,加工體積和重量較大的工件的孔。搖臂鉆床例如鉆部0mm的孔,可先用犯5mm的鉆頭鉆孔,然后用+50mm的鉆頭擴孔。 用麻花鉆擴孔時,由于鉆頭橫刃不參加切削,軸向切削力小,進給省力,但因鉆頭外緣處前角較大,容易把鉆頭拉進去,使鉆頭在尾座套筒內打精。因此在擴}L時,應把鉆頭外緣處的前角修磨得小些,并適當?shù)乜刂七M給量,防止因為鉆削輕松而使進給量過快。
2.搖臂鉆床用擴孔鉆擴孔 對于尺寸精度和表面粗糙度要求較高的孔,應采用擴孔鉆進行擴孔,經擴孔的孔尺寸精度可達IT9 - IT10,表面粗糙度可達R。6. 3~3. 2ym,可作為孔的半精加工。
搖臂鉆床擴孔鉆結構其主要特點為:
(1)切削部分一般有3-4個切削刃,受力均勻,導向性好, 切削乎穩;
(2)沒有橫刃,使切削過程更為順利;
(3)搖臂鉆床由于切屑少t可采用較淺的容屑槽,使鉆芯變粗,加大鉆頭強度,可選較大的切削量。
