搖臂鉆床搖臂與立柱在調整時需要注意什么？

更新時間：2023-04-21 人氣：435

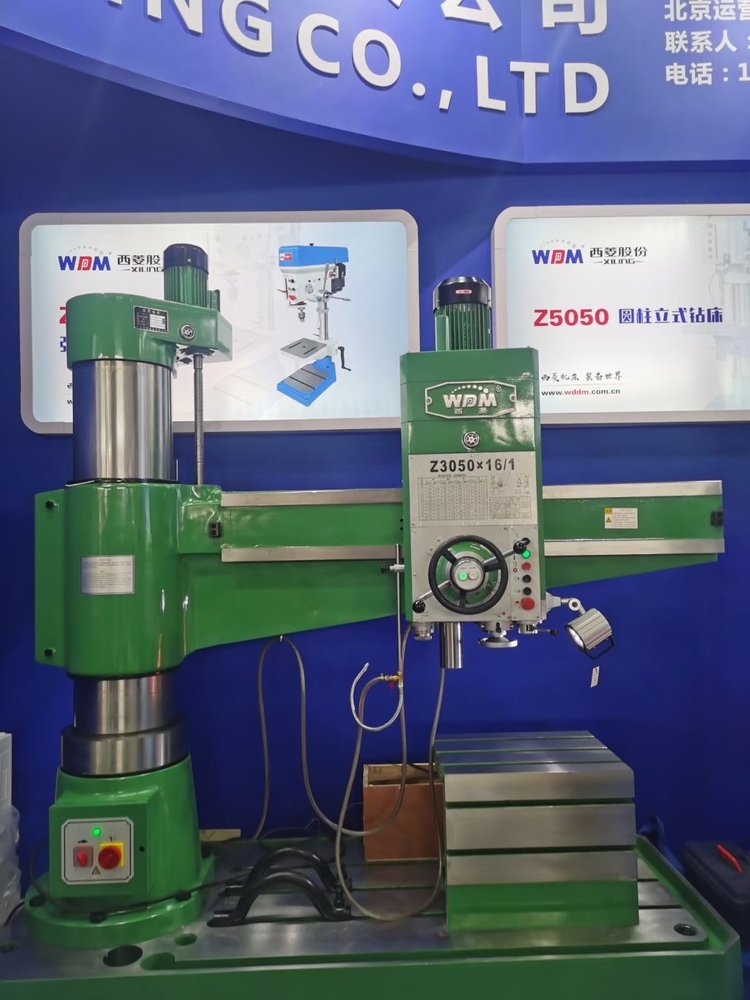

? ? 搖臂鉆是一種常見的機床，其工作原理是通過一個擺動的臂架來控制鉆頭的位置。它適用于鉆孔精度要求不高、孔徑較小的場合，通常用于加工金屬、塑料等材料。具有結構簡單、使用方便、價格相對便宜等特點，在車間中得到廣泛應用。
? ??搖臂鉆床搖臂與立柱的調整有以下八點事項：
? ??1、將雙立柱搖臂鉆床外立柱帶鍵槽的一面回轉到底座工作面的一邊，清除鍵槽中的毛刺并保持立柱外圓表面的清潔。
? ??2、將搖臂套在外立柱上，安裝立柱和搖臂夾緊機構、升降機構以及其它零件。搖臂夾緊后，其孔與外立柱表面配合應均勻緊密，用0.03mm塞尺不應塞入。內外立柱夾緊后施加搖臂端部的力不應低于2000N，保證無松動回轉現象。搖臂升降應輕快、無沖擊現象。
? ??3、搖臂升降應輕快、無沖擊現象。搖臂鉆床的夾緊機構如果過松，可將補償墊圈加于螺母的下面，其厚度為0.1mm，調整時須在搖臂夾緊狀態下進行。
? ??4、根據上述相互垂直的兩個方向的超差情況，扳動四個調節螺栓，調節外立柱相互垂直的兩個方向對底座工作面的垂直度誤差達到驗收要求。
? ??5、在立柱部件首次安裝調整的基礎上，裝好搖臂及其升降機構零件后，可在搖臂中間位置上吊一相當于主軸箱全部重量的配置重物(約650kg)，使外立柱在負荷情況下進行調整。吊裝時需墊置橡膠或其它保護層，防止搖臂導軌面被碰傷或拉毛。
? ??6、將搖臂回轉到機床的縱平面內，使搖臂鉆床的搖臂和主軸箱(即配重)分別位于立柱和搖臂中間位置，夾緊立柱和搖臂。在底座工作面上放一平行平尺，用框式水平儀分別在乎行平尺上和外立柱側母線上，測量外立柱與底座工作面的垂直度誤差。將平行平尺轉動90°，再用框式水平儀分別在平行平尺上和外立柱側母線上測量外立柱與底座工作面另一方向上的垂直度誤差。
? ??7、垂直度誤差調節合格后，可用內卡鉗在外立柱和內立柱的空間進行測量。然后用千分尺測量內卡鉗實際數據(或者用內徑千分尺直接量得)，其醉大值與醉小值差值的一半就是偏心值。
? ??8、偏心套按所測量的偏心量數值仍需加大0.03mm，作為車削偏心套時的偏心值，借以消除裝配后的軸承間隙。
? ??需要注意以下事項：
? ??1、確保工作區域干燥、整潔并有足夠的空間。
? ??2、搖臂鉆必須放置在平穩、堅固的表面上，并且需要使用適當?shù)墓潭ㄑb置來保持穩定。
? ??3、在操作前檢查所有的安全裝置和保護設施是否正常運作，例如剎車、防抱死裝置等。
? ??4、使用適當?shù)膫€人防護裝備，包括耳罩、眼鏡和手套等。
? ??5、切勿戴松散衣物或長發，以免被卷入機器中。
? ??6、在進行鉆孔前，需要確保刀具已經牢固安裝，并調節好合適的速度和深度。
? ??7、在操作過程中，應該保持警覺，并關注任何異常聲音或運動。
? ??8、如果出現問題，應立即停止機器，并排除故障后才能重新開始操作。

?
